適用范圍

XQJ電纜橋架適用于電壓在12KV以下的電力電纜，以及控制電纜，照明配線等室內、室外架空電纜溝、隧道的敷設。

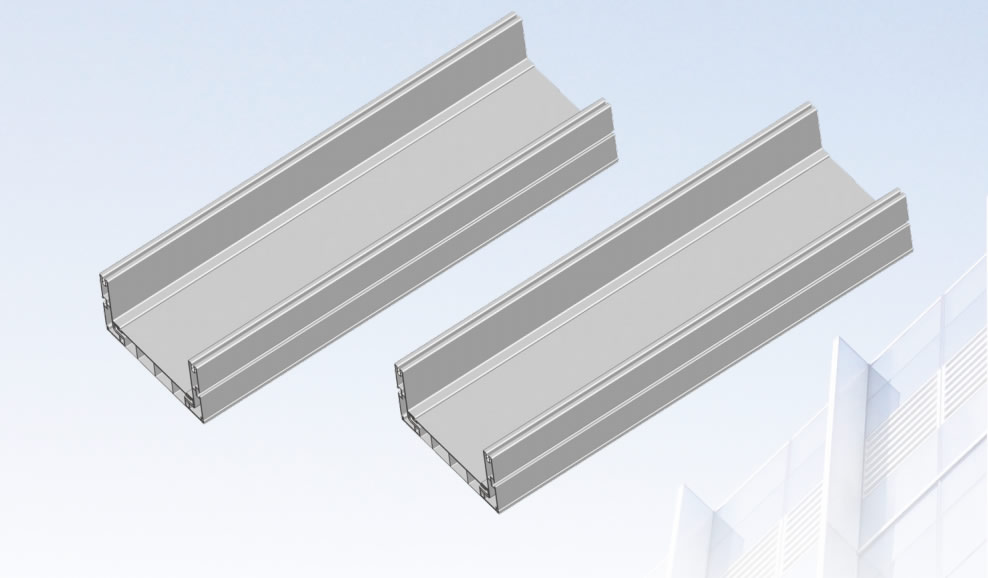

特點與安裝

XQJ電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點。

XQJ電纜橋架的安裝可因地制宜?？呻S工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隨道、電纜溝壁下的側裝，還可以露天立柱或支墩上安裝。

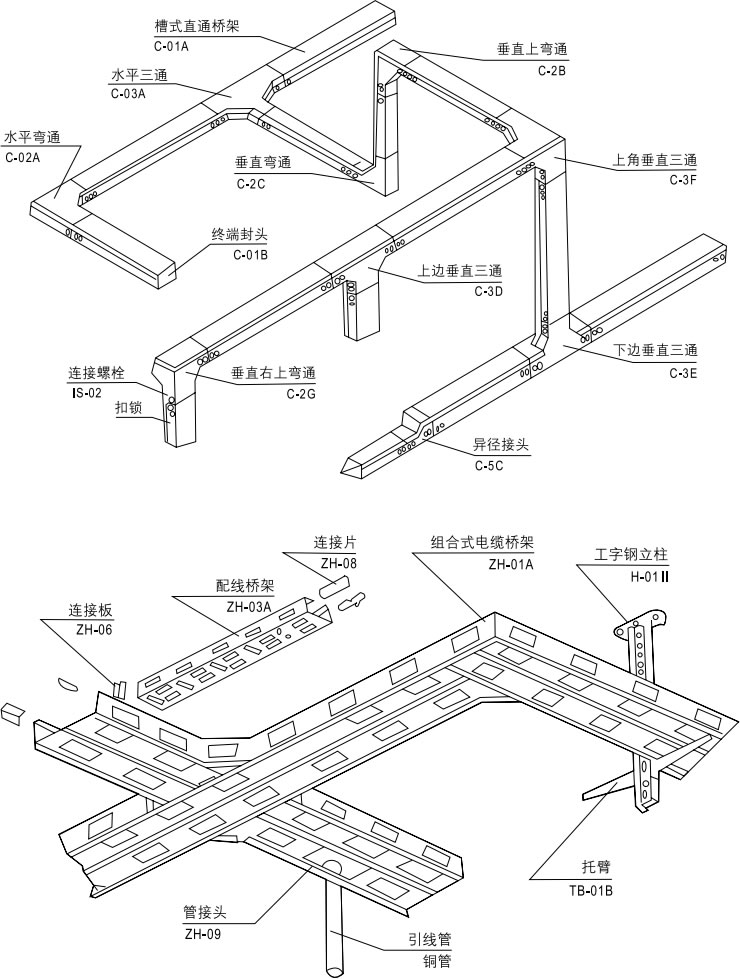

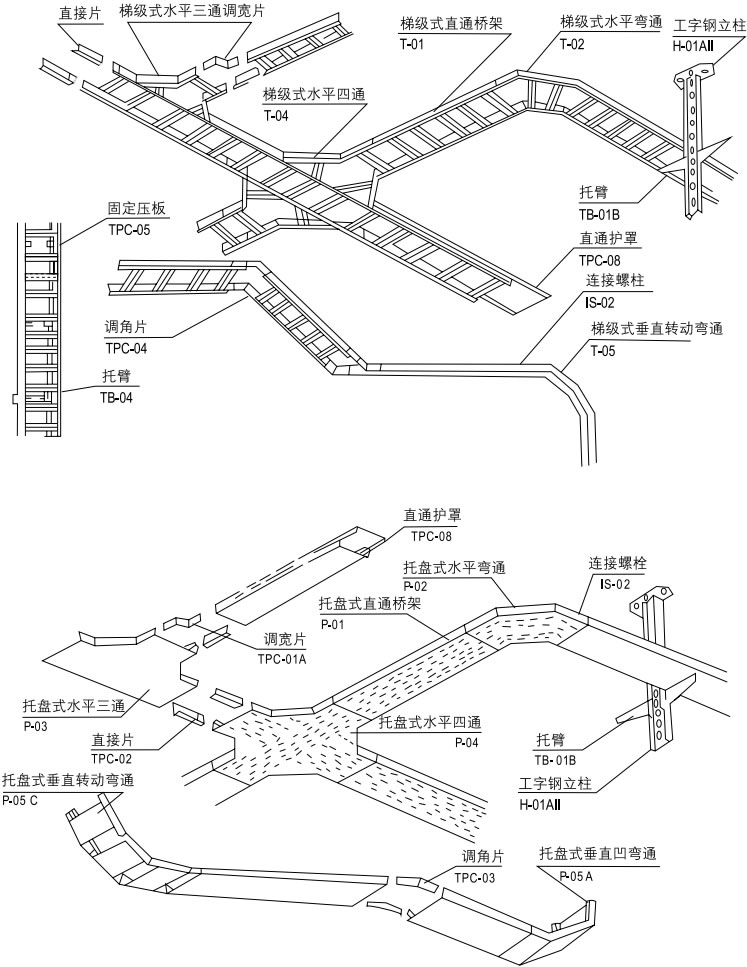

大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。XQJ電纜橋架可水平、垂直敷設、可轉角、T字形、十字形分支：可調寬、調高、變徑。

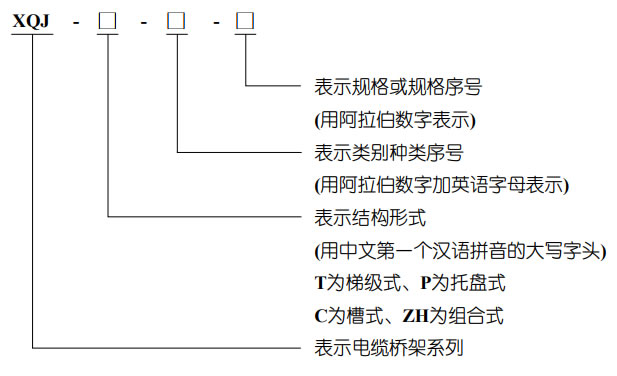

電纜橋架型號表示方法

電纜在電纜橋架上的層次安排

電纜橋架層次排列應是弱電流控制電纜在*上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜依次往下排列。(見下表)這種排列于屏蔽干擾、電力電纜冷卻、例于施工。各層電纜橋架層距離原理：控制電纜≥220mm，動力電纜≥300mm，機械化敷設電纜≥400mm。

電纜橋架的載荷G總的計算：

G總=n1 q1+n2q2+n3q3+……

式中：q1、q2、q3……為各電纜每單位長的重量(kg/m)

n1、n2、n3……為相應電纜的根數

G應小于電纜橋架的允許載荷(參數載荷曲線表)

當電纜橋架在室外或帶護罩的，還應計入水載和風載等因素。

需要的橋架橫截面積 s= S° d = -= S°

40% 40%n

式中：h為電纜橋架凈高

電纜橋架寬度b的計算

b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)……

式中：d1、d2、d3……

n1、n2、n3……為相應電纜直徑的根數

K1、K2、K3……為電纜間距(k值*小不應小于d/4)

控制電纜橋架寬度b的計算：(一般電纜橋架的填充率到40%左右)

電纜的總截載面積 s°= n1π ( d21 )2+ n2π ( d22 )2 + ……

說明

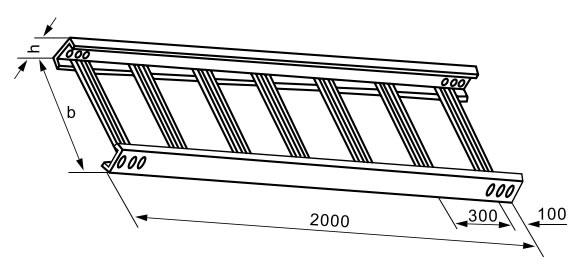

XQJ-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。

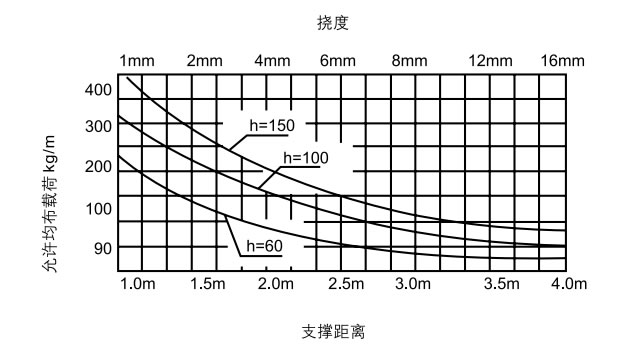

梯級式電纜橋架在不同跨距下*大在允許均布載荷及變形量(見左圖)

梯級式電纜橋架備有護罩，需要配護罩時可在訂貨時注時或按照護罩型號訂貨、其所有配件與托盤式、槽式橋架通用。

梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、鍍漆三種。在重腐蝕環境中可特殊防腐處理。

用戶所需梯級電纜橋架加超出本標準范圍的品種規格，亦可來圖、來函或面洽，我廠盡可能滿足您的需要。

高度h為60、100時，每端各6只連接孔；高度h為150時，每端各12只連接孔；T1-01橋架備有護罩，需配護罩須在訂貨時按型號說明。
